60W 2”x4”

TN19-0060 系列

  • 60W 2″x4″無風扇基板型電源供應器
  • 最新國際 IEC/EN/UL 62368-1 安規認証標準
  • 60W 自然對流散熱
  • 2” x 4” 搭配 1.06” 低高度
  • 節能設計效率高達 87%
  • 低消耗無載功率僅 0.15W
  • 低電磁波干擾設計
  • 獨家電路設計電容器使用壽命超過 5年

下載電子型錄

產品規格

型號TN19-0060-12TN19-0060-24TN19-0060-48
輸出額定輸出電功率60 W (無風扇)
降額輸出電功率40W@70°C (降額曲線從 100%負載@50°C 降至 50%負載@70°C)
輸出直流電壓12 Vdc24 Vdc48 Vdc
最大輸出電流5.0 A (Max)2.5 A (Max)1.25 A (Max)
過電流限制≦ 10 A ≦ 5 A ≦ 3 A
最小輸出電流 0 A 0 A 0 A
漣波 & 雜訊≦ 1 %
停電後輸出維持時間≧ 16 ms @100% Load, 115Vac/60Hz
輸入輸入電壓範圍90~264 Vac
輸入頻率範圍47~63 Hz
無載功率消耗≦ 0.15 W
效率≧ 87 %
湧浪電流≦ 30 A @115Vac/25°C ; ≦ 60 A @230Vac/25°C
電磁兼容雷擊保護4KV (L/N-G), 2KV (L-N)
電磁波干擾 EMIEN55032, FCC Part 15
靜電防護 ESDIEC61000-4-2
環境操作溫度-20~+70 °C
貯藏溫度-40~+85 °C
操作濕度20~90 %RH
貯藏濕度5~90 %RH
適用海拔高度範圍5,000 m
其它尺寸 (W x L x H)50.8 x 101.6 x 27.0 mm (2 x 4 x 1.06 inch) *PCB 板上總高度
平均無故障時間 MTBF≧ 100,000 hours @100% Load, 115V/50°C
認證CB, TÜV, UL/cUL, BSMI

*規格修改不另行通知

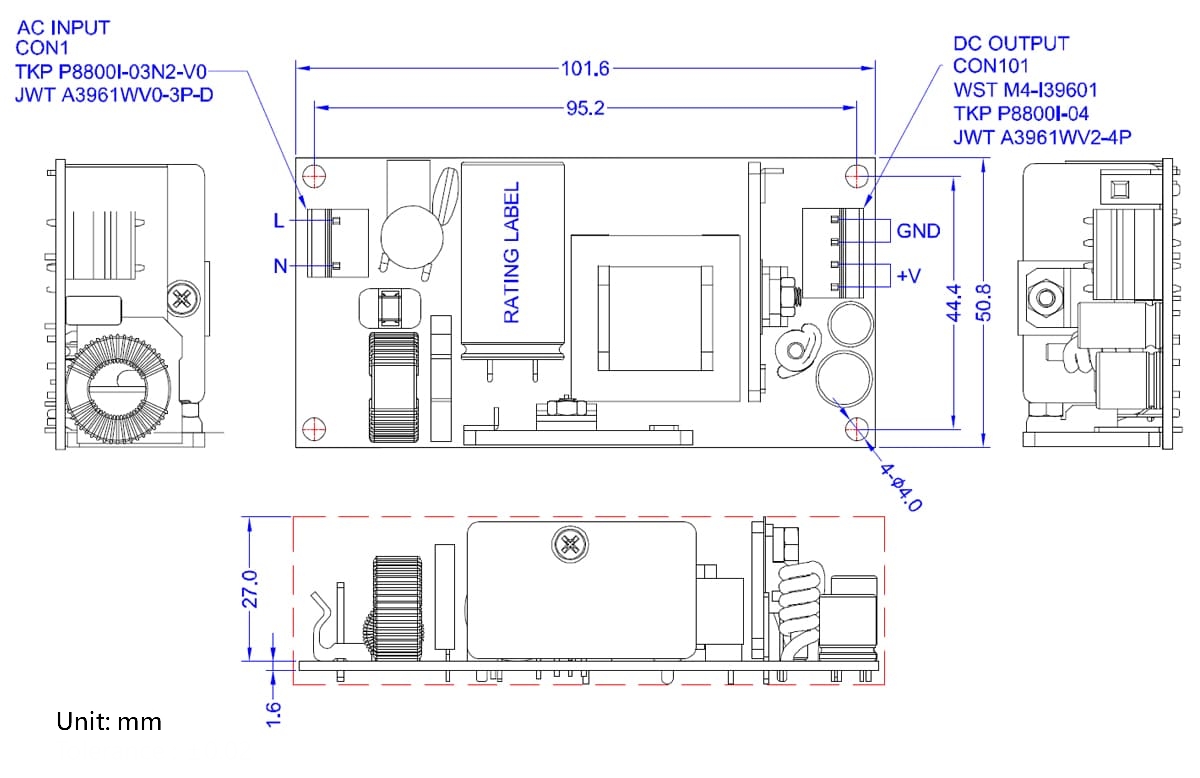

外觀尺寸圖

產品應用

  • 網路產品
  • 通訊產品
  • POS 產品
  • 印表機產品
  • 工業電腦
  • 工業設備
  • 縫紉機
  • ATM 機器
  • 數鈔機
  • 驗鈔機
  • 遊戲機

降額曲線
