250W 2”x4”

TN19-0250 系列

  • 250W 2″x4″ 基板型電源供應器
  • 最新國際 IEC/EN/UL 62368-1 安規認証標準
  • 140W 自然對流散熱
  • 寬溫設計 -40~70°C
  • 2” x 4” 搭配 0.84” 低高度
  • 節能設計效率高達 94.5%
  • 低消耗無載功率僅 0.15W
  • 高功率密度達 37.2W/in^3

下載電子型錄

產品規格

型號TN19-0250-12TN19-0250-24TN19-0250-48TN19-0250-55
輸出額定輸出電功率250 W (搭配 13 CFM 風量 x1 個風扇)
降額輸出電功率125W@70°C (降額曲線從 100%負載@50°C 降至 50%負載@70°C)
輸出直流電壓12 Vdc24 Vdc48 Vdc55 Vdc
最大輸出電流20.83 A10.41 A5.20 A4.54 A
過電流限制105~145 %105~145 %105~145 %105~145 %
最小輸出電流0 A0 A0 A0 A
漣波 & 雜訊≦ 1 %
停電後輸出維持時間≧ 10 ms
輸入輸入電壓範圍90~264 Vac
輸入頻率範圍47~63 Hz
無載功率消耗≦ 0.15 W≦ 0.2 W≦ 0.3 W≦ 0.3 W
功率因數 PF≧ 0.95
效率0.9250.9350.9450.945
湧浪電流≦ 45A@115Vac, ≦ 90A@230Vac, 25°C
電磁兼容雷擊保護2KV(L/N-G), 1KV(L-N)
電磁波干擾 EMIEN55032, FCC Part 15
靜電防護 ESDIEC61000-4-2
環境操作溫度-40~+70 °C
貯藏溫度-40~+85 °C
操作濕度20~90 %RH
貯藏濕度5~95 %RH
適用海拔高度範圍5,000 m
其它尺寸 (W x L x H)50.8 x 101.6 x 21.4 mm (2 x 4 x 0.84 inch) *PCB 板上總高度
平均無故障時間 MTBF≧ 500,000 hours
認證CB, TÜV, UL/cUL

*規格修改不另行通知

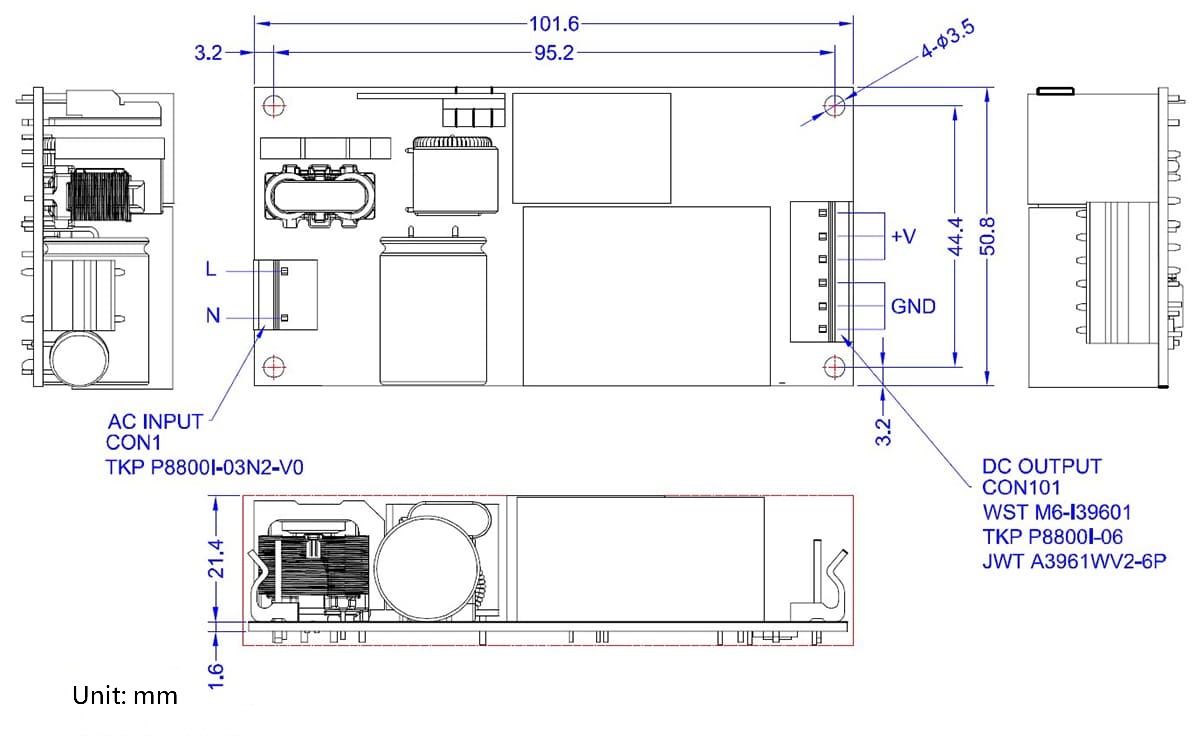

外觀尺寸圖

產品應用

  • 網路產品
  • 通訊產品
  • POS 產品
  • 印表機產品
  • 工業電腦
  • 工業設備
  • 縫紉機
  • ATM 機器
  • 數鈔機
  • 驗鈔機
  • 遊戲機

降額曲線
