130W 2″x4″

TN14-0130 系列

  • 130W 2″x4″ 基板型電源供應器
  • 最新國際 IEC/EN/UL 62368-1 安規認証標準
  • 2” x 4” 搭配 1.25” 低高度
  • 節能設計效率高達 89%
  • 低消耗無載功率僅 0.5W
  • 平均無故障時間 (MTBF) 超過 71.5萬小時
  • 低電磁波干擾設計
  • 獨家電路設計電容器使用壽命超過 5年

下載電子型錄

產品規格

型號TN14-0130-12TN14-0130-24TN14-0130-27TN14-0130-57
輸出額定輸出電功率130 W (搭配 11.3 CFM 風量 x1 個風扇)
降額輸出電功率65W@70°C (降額曲線從 100%負載@50°C 降至 50%負載@70°C)
輸出直流電壓12 Vdc24 Vdc27 Vdc57 Vdc
最大輸出電流10.9 A5.4 A4.8 A2.3 A
過電流限制110~160 %110~160 %110~160 %110~160 %
最小輸出電流 0 A 0 A 0 A 0 A
漣波 & 雜訊≦ 1 %≦ 1 %≦ 1 %≦ 1 %
停電後輸出維持時間≧ 10 ms
輸入輸入電壓範圍80~264 Vac
輸入頻率範圍47~63 Hz
無載功率消耗≦ 0.5 W
效率≧ 88 %≧ 88 %≧ 89 %≧ 87 %
湧浪電流≦ 25 A @115Vac ; ≦ 50 A @230Vac, 25°C
電磁兼容雷擊保護2KV (L/N-G), 1KV (L-N)
電磁波干擾 EMIEN55032, FCC Part 15
靜電防護 ESDIEC61000-4-2
環境操作溫度0~+70 °C
貯藏溫度-40~+85 °C
操作濕度20~90 %RH
貯藏濕度5~90 %RH
適用海拔高度範圍5,000 m
其它尺寸 (W x L x H)50.8 x 101.6 x 32.6 mm (2 x 4 x 1.25 inch) *PCB 板上總高度
平均無故障時間 MTBF≧ 715,000 hours
認證CB, TÜV, UL/cUL

*規格修改不另行通知

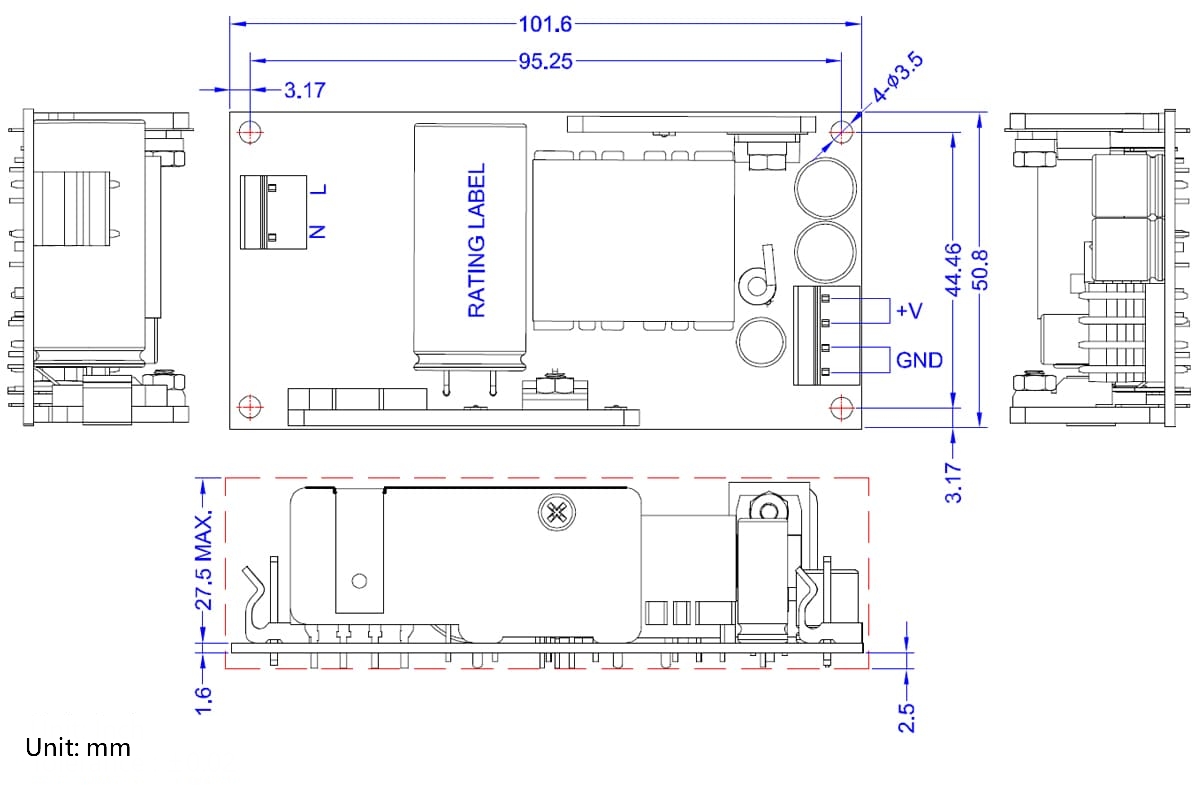

外觀尺寸圖

產品應用

  • 網路產品
  • 通訊產品
  • POS 產品
  • 印表機產品
  • 工業電腦
  • 工業設備
  • 縫紉機
  • ATM 機器
  • 數鈔機
  • 驗鈔機
  • 遊戲機

降額曲線
