150W 7″x11″

TN16-0150-01 (JP)

  • 150W Fanless Slim Type Power Supply
  • Meets IEC/ 62368-1 standard
  • 150W with natural air convection cooled
  • 7.09” x 11.14 ” x 0.59 ” with low profile size
  • High efficiency up to 85%
  • Low EMI design enhance system stability
  • Active power factor correction
  • Japanese capacitors improve PSU reliability

Download PDF

取扱店 お問い合わせ

製品仕様

型番TN16-0150-01
出力Rated Power150 W (Fanless)
Output Voltage 5.15 Vsb5.1 Vdc12 Vdc24 Vdc
Maximum Output Current2 A4 A3.5 A3.2 A
Over Current Limit 2.2~5 A4.4~9 A4.9~17.5 A4.2~12.8 A
Minimum Output Current 0 A 0 A 0 A 0 A
Ripple & Noise≦ 120 mVp-p≦ 120 mVp-p≦ 180 mVp-p≦ 240 mVp-p
Hold Up Time ≧ 10 ms @100% Load, 115Vac/60Hz
入力Input Voltage90~264 Vac
Input Frequency 47~63 Hz
Power Factor ≧ 0.9 @100% Load, 115Vac/60Hz, 230Vac/50Hz)
Efficiency ≧ 85 %
Inrush Current ≦ 50 A @115Vac, 25°C ; ≦ 100 A @240Vac, 25°C
EMCSurge 2KV (L/N-G), 1KV (L-N)
EMIEN55032, FCC Part 15
ESDIEC61000-4-2
環境Operating Temperature 0~+60 °C
Storage Temperature -20~+70 °C
Operating Humidity 10~80 %RH
Storage Humidity 5~90 %RH
Operating Altitude 5,000 m
その他Dimension (W x L x H)180 x 283 x 15mm (7.09 x 11.14 x 0.59 inch) * The height excludes PCB thickness
Mean Time Between Failures ≧ 200,000 hours @230Vac/50Hz, 100Vac/60Hz, 25°C
CertificationsMeets CB, UL/cUL, CCC

*製品の仕様は、事前の予告なしに 変更さ れ る場 合があります。

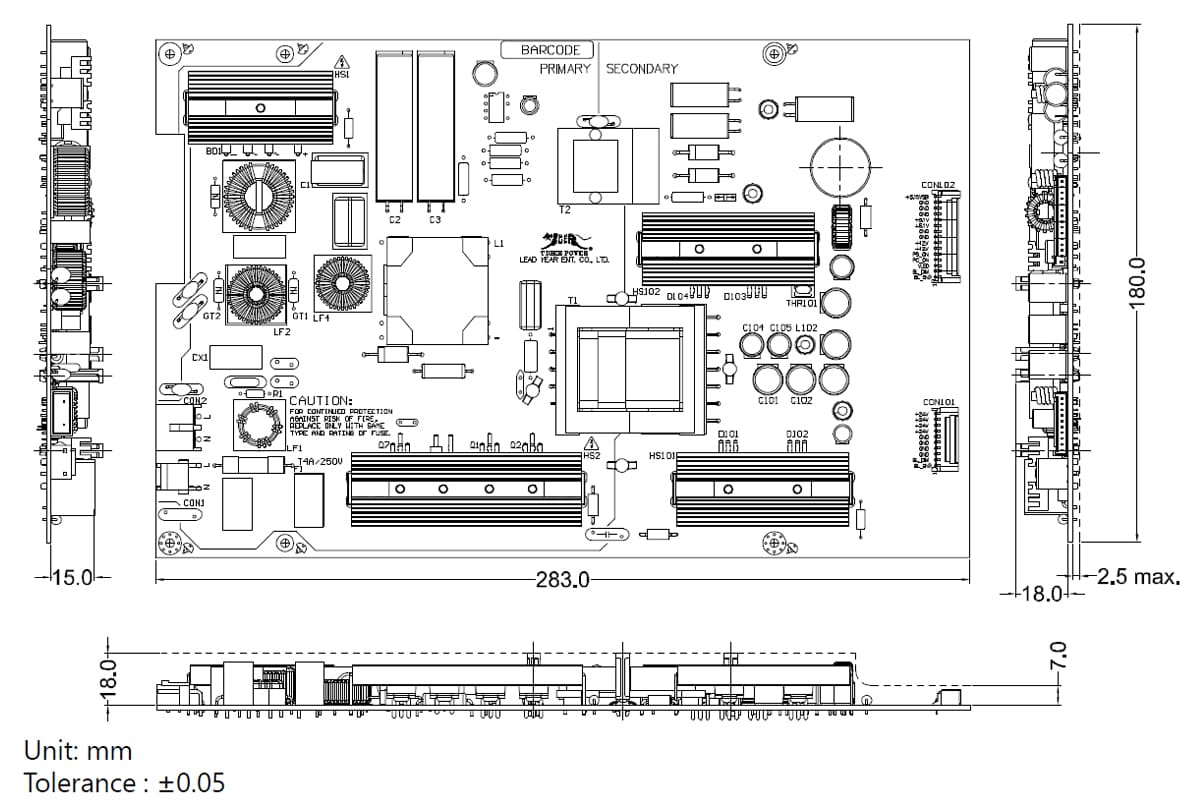

外観寸法図

アプリケーション

  • オンライン産業
  • 通信機器
  • POS
  • プリンター
  • コンピュータ (個人用/産業用)
  • 産業機器
  • ミシン
  • ATM
  • 紙幣計数機
  • 通貨検出器
  • ゲーム機
